工房最適化が続いて飽きてきたので、たまには別の事をしてみました。
今回は「ホールドダウンクランプ」の自作です。
Youtubeで木製棚受けを使って「ホールドダウンクランプ」を自作している動画を観ました、確かにこれを使えば安くいい感じのものが作れそうです。
ホームセンターで入手した木製棚受けの片方の足を短くしてから、ボール盤で穴をあけてボルトが通るスリットを作ります。
次はボルトです、８㎜の全ねじを120mmの長さに切断し板ナットを金属用接着剤で接着した「なんちゃってTスロットボルト」を４つ作りました。

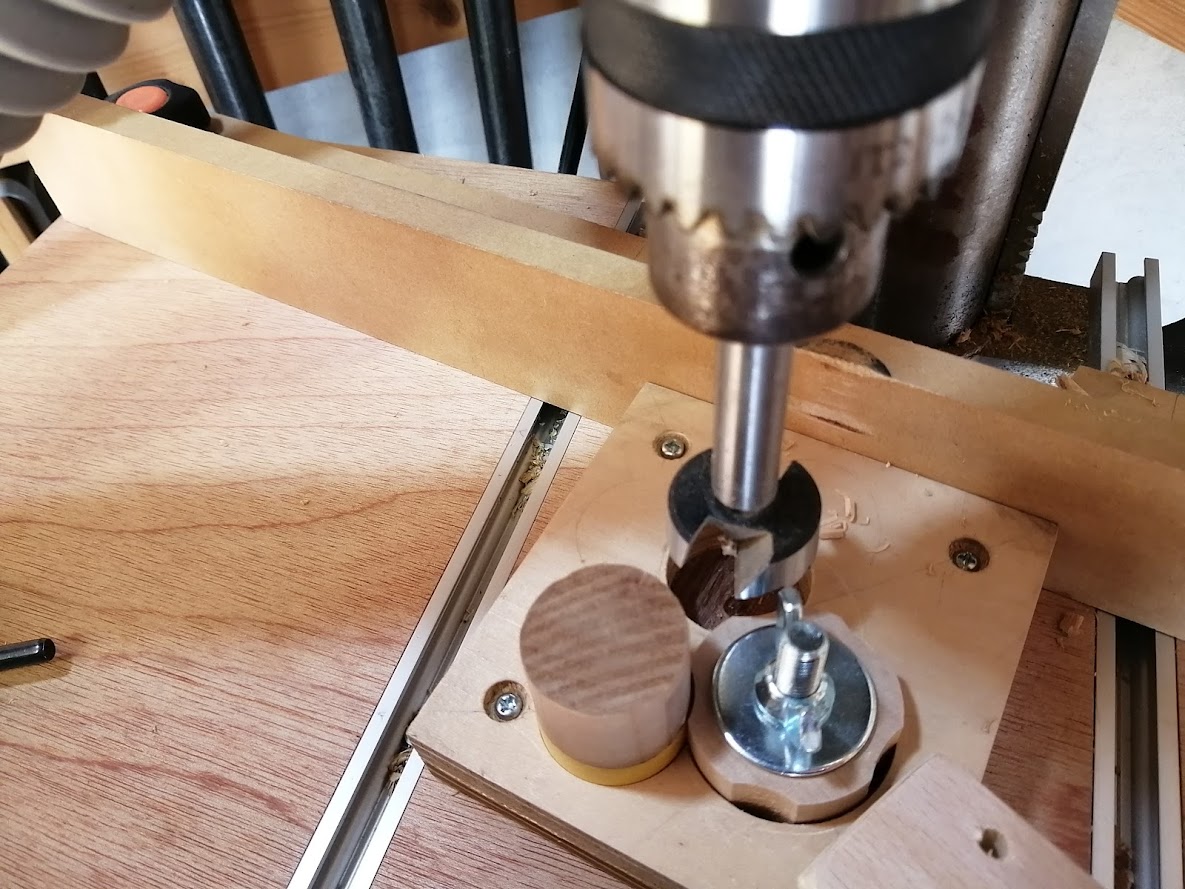

直径40mmの丸棒から木製星形ノブを作ります。こちらはべニヤ版で専用治具を作って量産用しました。
ノブに鬼目ナットを埋め込んで部品を組み立てれば完成です！！
４セット作ってみました。
こんな感じでアルミレールを使って木材を固定するために使います。
あまり強く締めるとアルミレールが変形するので注意が必要です。
他の治具と組み合わせることで小さな木材を安全に加工できるようになります。
